Описание
Модем используется для :
— приёма сообщений от объектовых устройств, по каналу SMS и передачи на сервер;
— приёма событий от объектовых устройств, по голосовому каналу GSM и передачи на сервер.
Основные свойства:
Четыре независимых GSM модуля
Приём сообщений с приборов по каналам GSM: SMS, дозвон без соединения
Передача сообщений на пульт охраны по каналу Ethernet по протоколу TCP/IP
Четыре SIM-карты
Контроль и поддержка всех используемых каналов связи.
Обновление встроенного ПО через USB
Конфигурирование через Web-интерфейс пользователя
Управление работой с ПЦН
Питание: от сети переменного тока, напряжением 220В или от внешнего источника постоянного тока, напряжением +12В
Пластмассовый корпус
Гарантия 5 лет
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Каналы связи
четыре GSM модуля стандарта 2G, для работы по протоколам:
— дозвон без соединения;
— SMS-сообщения
Ethernet до 10/100 Мбит/с (IEEE 802.3/802.3u)
— пять каналов связи с ПЦН через TCP IP соединение (4 для обмена с GSM модулями и 1 сервисный для управления модемом)
— доступ к настройкам модема через Web-интерфейс пользователя
АнтенныЧетыре антенны под каждый GSM модуль с задней стороны корпусаВозможность подключения внешних антенн с разъёмом SMA
Светодиодная индикация состояния:
Четыре индикатора, отображающие состояние GSM модулей («GSM 1» — «GSM 4»)
Четыре индикатора, отображающие состояние каналов подключения к серверу («Канал 1» — «Канал 4»).
Четыре индикатора, отображающие состояние Модема («Сеть», «Резерв», «Ethernet», «Неиспр.»)
Звуковые сигналы
Звуковые сигналы при перезагрузке и в процессе конфигурирования
Стандартные интерфейсы
Интерфейс RJ-45 для подключения к сети Ethernet
Интерфейс USB для обновления ПО прибора (на основной плате)
Управлениемодемом
Через Web-интерфейс пользователя
Оператором с ПЦО
Конфигурирование
Настройка через Web-интерфейс пользователя
Питание от одного из двух источников:
От сети переменного тока, напряжением 220В, частотой 50Гц;
От внешнего источника постоянного тока, напряжением +12В.
Вход «Резерв» для получения от РБП сигнала о переходе питания от АКБ
Условия эксплуатации
Температура окружающего воздуха от минус 20 до плюс 50ºС
Относительная влажность воздуха до 93 % при температуре 40ºС и отсутствии конденсации влаги
Атмосферное давление от 630 до 804 мм.рт.ст
Не допускается эксплуатация в условиях воздействия агрессивных сред

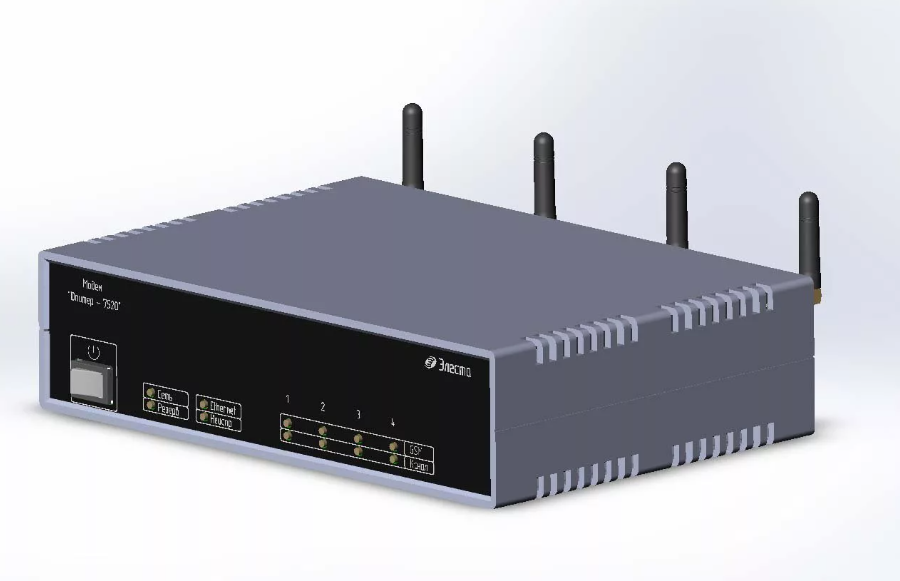

Пластмассовый корпус из двух основных частей и двух панелей (передней и задней). На переднюю панель крепятся световоды светодиодных индикаторов, а так же тумблер включения питания переменного тока 220 В.
На заднюю SMA-разъёмы подключения антенн и SCZ-разъём подключения к сети переменного тока 220 В
Масса, габаритные размеры
Масса — не более 0.9кг
Габаритные размеры — 65×190х260 мм
Комплект поставки
Модем «Юпитер – 7520»
Антенна ANT GSM PA-S001 SMA-M COSMTEC (угловая) — 4 шт.
Вставка плавкая (4А) H520-4A/250В
Кабель питания 220 В SCZ-1M
Соединитель МС100-50803 RS Pro
Коробка упаковочная
Файлы представлены в формате pdf (Adobe Acrobat)
Текущая документация:
Модем «Юпитер-7520». Паспорт. ред.0.3
Модем «Юпитер-7520». Настройка в Юпитер-КРОС. ред.1.2
Система автоматической проверки КТС (буклет)
Архивная документация:
Модем «Юпитер-7520». Паспорт. ред.0.1
Модем «Юпитер-7520». Руководство по эксплуатации. ред.0.1
